Konveyor Sekrup Silo

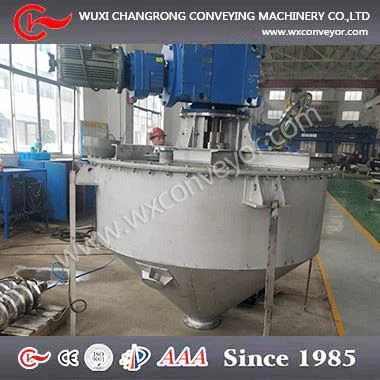

Silo persegi panjang dengan sekrup pita untuk mengaduk bubuk alkohol tetrahidrik, Ketebalan cangkang silo persegi panjang dan kerucut adalah 6mm, ketebalan penutup 12mm, paking adalah PTFE dan ketebalan 3mm. Di dalam poilshed oleh 300 mesh. Pipa semaless dari poros pengaduk adalah ø114 * 12mm. Diameter sekrup pita 1700mm, jarak sekrup 800mm, ketebalan penerbangan sekrup 8mm. Ada 2 buah palu udara di luar silo. Model palu udara adalah SK80 dengan kabinet kontrol. Ada lubang got untuk diperiksa, ukurannya DN500. Item lainnya adalah flensa. Standar flange adalah 20592-2009 PN6RF. Sealing adalah segel bibir, diameter ø140 * ø120 * 12mm. Gearbox tipe KAF127R87, rasio kecepatan 253. Motor adalah tipe bukti ledakan oleh DIIBT4, daya motor 7.5KW. Bearing merk NSK, model 2222H.

Struktur

Data teknis

Foto Detil

Foto dalam	Foto garis besar	Sealing

Persyaratan kualitas

1. Peralatan ini harus memenuhi permintaan data teknis dan gambar. Saat memastikan kinerja operasi, pemasok harus memastikan biaya pemeliharaan rendah dan ekonomis.

2. Selama perputaran, poros sekrup fabrikasi dan penerbangan sekrup harus memiliki kekuatan dan kekakuan yang kuat. Harus dipastikan tidak ada deformasi selama penyampaian bubuk alkohol tetrahidrik.

3. Untuk rumah bantalan, penyegelan sangat penting. Tidak boleh ada kebocoran bubuk dan minyak pelumas.

4. Harus ada jarak bebas yang masuk akal antara selubung dan poros sekrup, agar peralatan berputar fleksibel.

5. Bantalan lingkaran habis harus kurang dari 0.25mm, untuk menjaga poros tetap lurus.

6. Permukaan luar harus rata, tidak ada perbedaan warna

7. Papan nama terbuat dari 304.

8. Pengelasan dengan pengelasan busur argon, tidak boleh ada undercut, pori-pori, retakan pada teknologi pengelasan.

Catatan proyek serupa

Aplikasi

FAQ ：

Q1: Mengapa memilih peralatan kami?

Kami terlibat dalam perancangan dan pembuatan peralatan pengangkut dan peralatan agitasi sejak tahun 1985.Kami memiliki 8 insinyur untuk menyediakan gambar teknis& memberikan solusi bagi pelanggan.

Q2: Produk apa yang akan diangkut?

Bubuk, partikel atau kendurkan produk curah. Seperti gula pasir, kopi bubuk, susu bubuk, garam, glass pellet, semen bubuk, gyspum powder, dll.

Q3: Bagaimana dengan kapasitas pengangkutan pada peralatan?

Kapasitas pengangkutan dipilih sesuai permintaan pelanggan.

Q4: Apa tegangan umum?

Paling umum tegangan berkisar dari 200V hingga 460V.

Q5: Bagaimana cara memastikan kualitas setiap peralatan?

Pertama, kami akan mengirimkan gambar peralatan ke pelanggan untuk memeriksa beberapa informasi (seperti dimensi garis besar, bahan konstruksi, dll).

Kedua, kami akan membuat catatan inspeksi proses selama fabrikasi. Siapkan laporan inspeksi.

Ketiga, ketika peralatan dirakit dengan baik dengan motor& gearbox, kami akan membuat tes berjalan kosong. Jika uji lari memenuhi syarat, kami akan mengirimkan video ke pelanggan saat mengirimkan peralatan.

Keempat, jika peralatan ditemukan masalah dan masalah selama bekerja di lokasi, kami akan memberikan solusi tercepat untuk membantu pelanggan.

Akhirnya, setiap peralatan memiliki masa garansi sendiri-sendiri. Kami menangani semua masalah kualitas yang disebabkan oleh fabrikasi yang buruk atau perakitan yang salah.

T6: Bagaimana cara mendapatkan harga yang benar?

Kirimkan informasi berikut ini kepada kami, maka Anda bisa segera mendapatkan harga yang cepat dan tepat:

◆ Berapa kapasitas angkut ... =? M3 / jam

◆ Peralatan terbuat dari baja stainel 304 / 316L / 321 atau bahan logam lainnya?

◆ Peralatan horizontal atau miring atau vertikal.

◆ Panjang peralatan =? meter

◆ Peralatan akan bekerja terus menerus atau tidak

◆ Jenis produk apa yang akan diangkut? bagaimana dengan bulk densitynya =? kg / m3

◆ Berapakah tegangan pada peralatan ini? Di Cina, ini adalah 380V, 50HZ, 3PH.

◆ Pelabuhan mana yang dekat dengan Anda? Seringkali kami mengirim di pelabuhan Shanghai.
